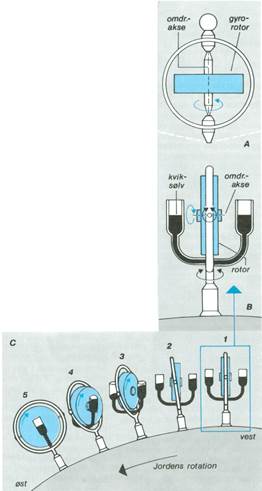

(A) Gyroskop, placeret på en line. (B) Skematisk
tegning af Sperrys gyrokompas med gyrorotor samt to forbundne kviksølvbeholdere
i fast forbindelse med omdrejningsaksen. (C) Gyrokompassets meridiansøgende
princip; gyrorotoren begynder at rotere i punkt l og bevæger sig derefter pga.
jord rotationen til punkterne 2, 3, 4 og 5. Dens akse vil stræbe efter at holde
sin orientering i rummet. Herved løber imidlertid kviksølv over fra den ene til
den anden side af røret; denne side bliver tungere og en kraft påvirker
gyroaksen der tvinges til at dreje sig, til den efter et par duvninger stiller
sig i nord-syd retningen (5). Denne retning vil være den eneste hvor ingen ydre
kræfter påvirker aksen.
gyrokom'pas: kompas der udnytter gyroskopets præcision,
dette får gyroaksen til at svinge ind parallelt med Jordens akse.
........................................................................................................................
